一、產品概述：

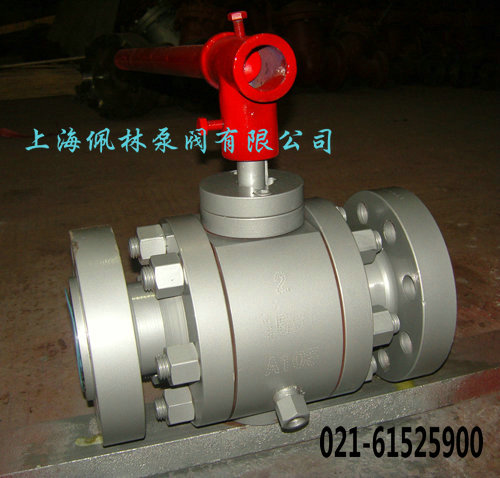

   Q47H手動固定球閥分兩段式固定球閥和三段式固定球閥（側裝分體式球閥）。固定球閥在管道上主要用于切斷、分配和改變介質流動方面。固定球閥的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥的兩邊閥座都能各自密封，即具有雙向密封特性。固定球閥利用自帶的排放閥可將閥體中腔的壓力向外排放。固定球閥的樞軸采用防吹出保護結構，低摩擦系數的軸承，具有性能優異，可靠性高，用途廣泛，價格合理等優點。該閥門適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

二、產品特點：

1、固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、固定式球閥采用全通徑或縮徑設計，流通阻力小。
4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
5、固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。

三、技術參數：

四、主要零件材質：
