1 　概述

　　ARD系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ARD2簡易型系列和ARD3高級型系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

　　2 　符合標準

　　GB/T14048.1-2000低壓開關設備和控制設備總則

　　GB14048.4-2010機電式接觸器和電動機起動器(含電動機保護器)

　　GB14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器

　　GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

　　GB/T17626.5-2006浪涌(沖擊)抗擾度試驗

　　JB/T 10736-2007 低壓電動機保護器

　　3 　適用環境

　　工作溫度：-10℃~+55℃

　　貯存溫度：-20℃~+65℃

　　相對濕度：5%~95%不結霜

　　海拔：≤2500m

　　污染等級：2級

　　防護等級：IP20

　　安裝類別：III級

　　運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域

　　4 　產品規格

　　4.1 ARD2系列智能電動機保護器

　　4.1.1 功能

　　ARD2系列智能電動機保護器(以下簡稱保護器)，采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地/漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

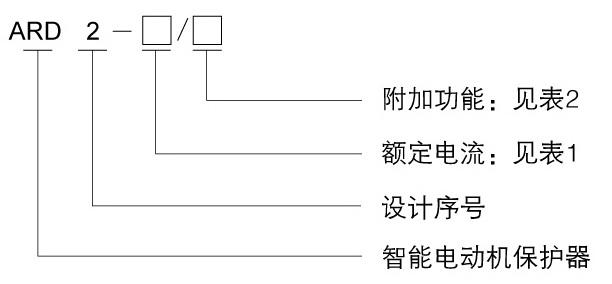

　　4.1.2 型號說明

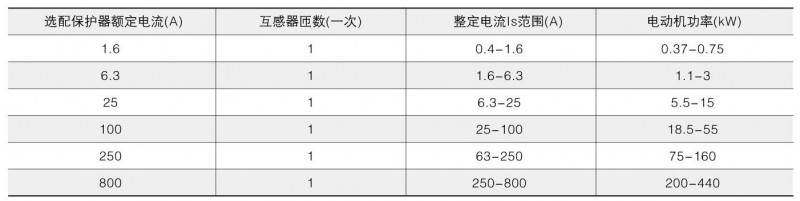

　　額定電流

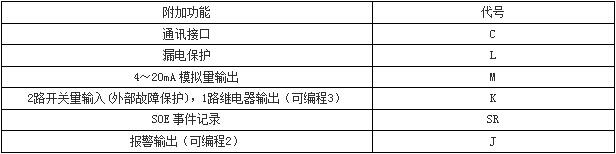

　　附加功能

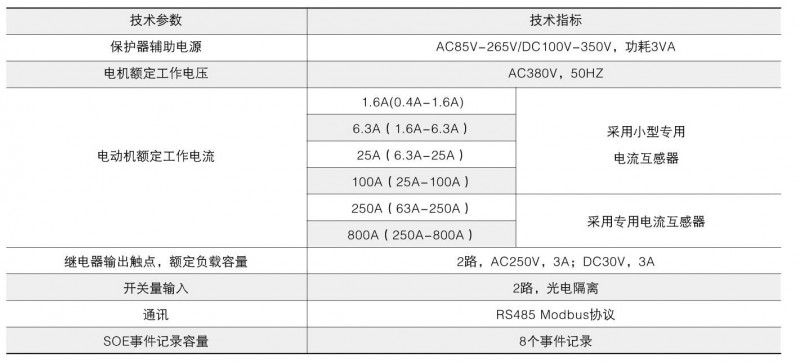

　　4.1.3 技術指標

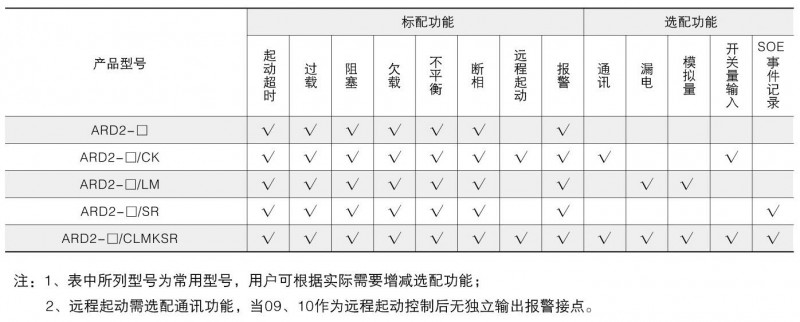

　　4.1.4 功能配置

　　4.1.5 外形及尺寸

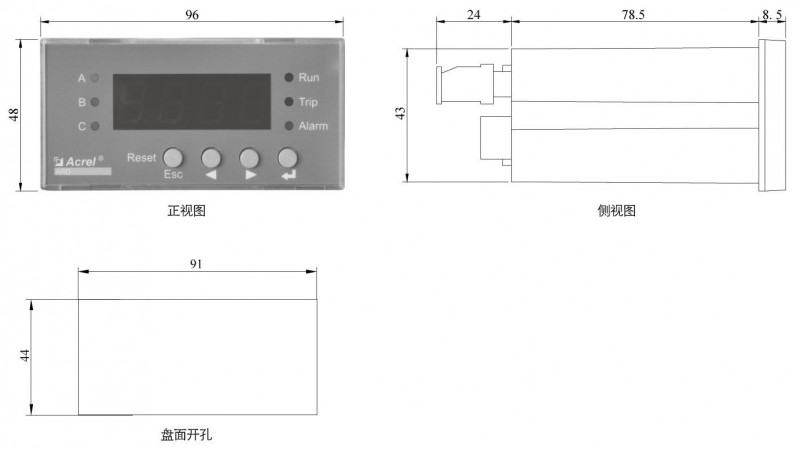

　　●主體模塊

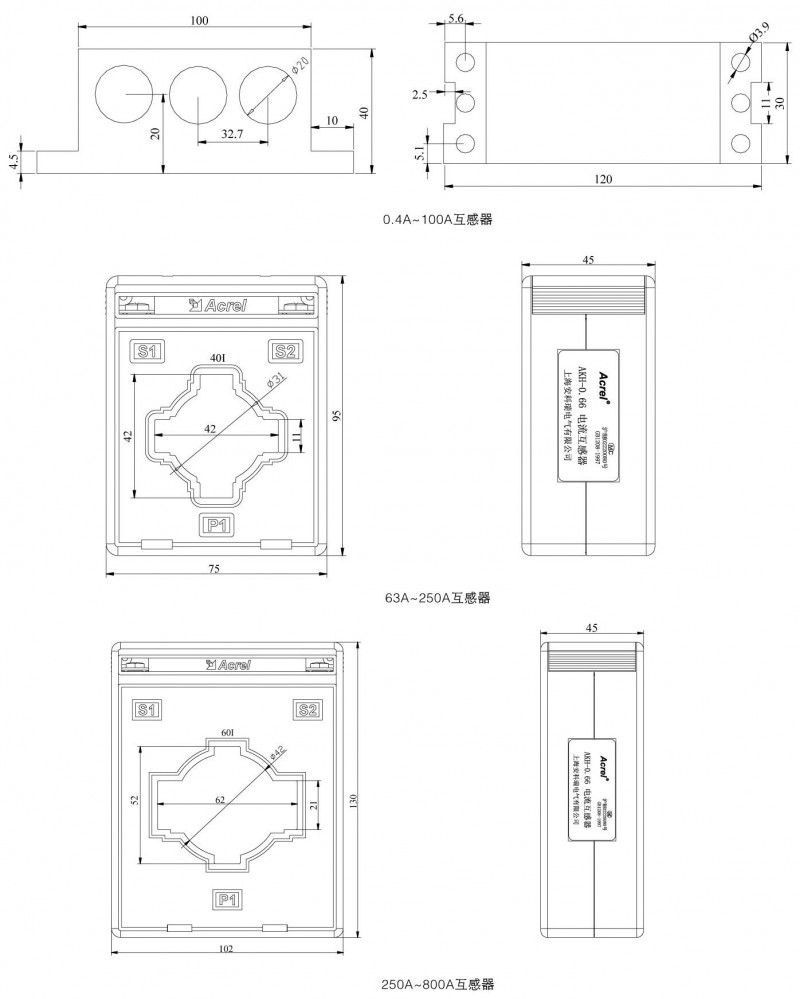

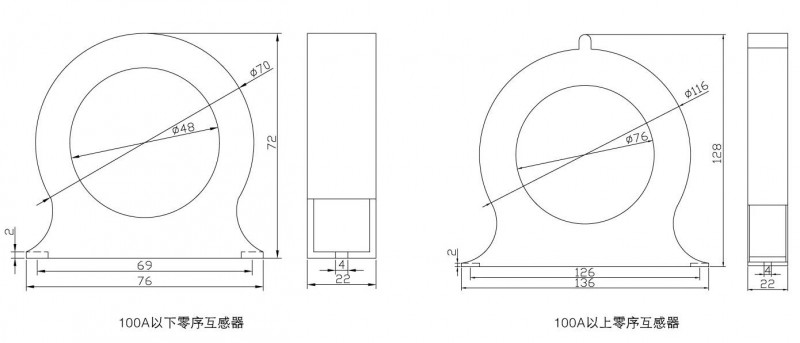

　　●互感器

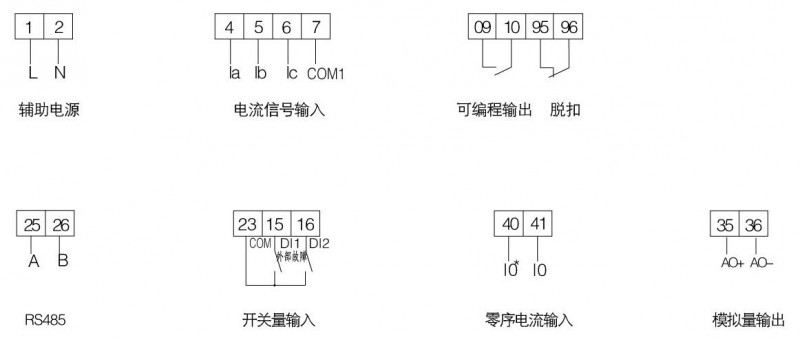

　　4.1.6 接線端子

　　4.1.7 應用方案

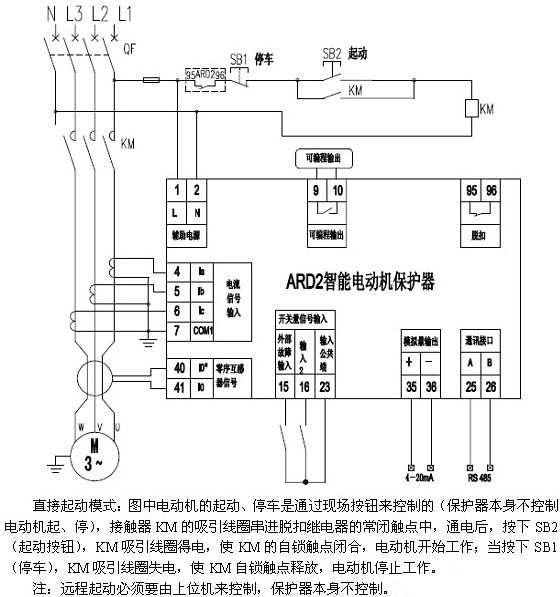

　　●直接起動模式接線圖

　　● 星—三角起動模式接線圖

　　4.1.8 訂貨范例

　　例：

　　型號：ARD2-25A/QJCKSR

　　輸入：線電壓AC 380V

　　電機額定電流6.3A~25A

　　應用場合：三相電機

　　測量參數：三相電流、三相平均電流、線電壓

　　附加功能：遠程起動、報警輸出、4路開關量輸入、8個SOE

　　事件記錄：RS485通訊
