P4全彩LED顯示屏箱體尺寸做多大合適
P4全彩LED顯示屏采用模塊化設計，使得安裝和維護更加方便，可帶電維修；
P4全彩LED顯示屏箱體尺寸做多大合適-這不是一個新鮮話題，卻是一個引人關注的問題。看過很多關于LED顯示屏大小計算的文章，要么不透徹，要么技術型太強，看不明白。對此四維鑫光電今天就圍繞這個問題，用通俗易懂的方法分享給大家。
P4全彩LED顯示屏箱體尺寸做多大合適-這不是一個新鮮話題，卻是一個引人關注的問題。看過很多關于LED顯示屏大小計算的文章，要么不透徹，要么技術型太強，看不明白。對此四維鑫光電今天就圍繞這個問題，用通俗易懂的方法分享給大家。
P4LED顯示屏是由一定數量箱體拼接的，而箱體是一定數量的LED模組單元板組成的，這也就是說箱體的長/寬尺寸，必須是單元板長/寬尺寸的整數倍，不限定在一個倍數上。
LED顯示屏型號確定了，模組尺寸才能最終定下來，也就基本確定箱體尺寸。P4全彩LED顯示屏模組尺寸是：256mm*128mm；然后按模組的倍數來計算箱體尺寸，P4全彩LED顯示屏箱體尺寸是：768mm*768mm
為了方便大家理解，這里舉例：客戶在定制P4LED，要求尺寸為長20米、寬12米，總面積240平方米。
P4全彩LED顯示屏一個箱體的尺寸是768*768mm，可以得出：
長需要箱體數量：20÷0.768=26.0412個
寬需要箱體數量：12÷0.768=15.625個
實際LEDP4顯示屏尺寸會是：長度26個箱體，寬16個箱體。
整屏屏體實際長：26×0.768=19.968米
整屏屏體實際寬：16×0.768=12.288米
整屏實際面積：19.968×12.288=245.37平方米
通過上面不難得出，實際尺寸（長19.968米 寬12.288米）與客戶要求尺寸（長20米、寬12米）存在一定的誤差，結果可靠。另外值得注意的是，箱體的尺寸不是隨便根據模組數量設計，一般箱體基本在0.5平米~1.5平米之間，太大了，不方便安裝、運輸、搬動，太小了，會增加LED顯示屏廠家成本。
以上是深圳四維鑫光電為大家分享的P4全彩LED顯示屏箱體尺寸做多大合適，如果您對P4全彩LED顯示屏的價格也感興趣，您可以點擊"P4顯示屏價格"這篇文章了解更多相關知識。本公司供應室內P4全彩led顯示屏，品質保證，歡迎洽談！承接全國各地全彩led顯示屏工程，廠家技術員上門指導安裝。產品以其質量高、價格低、售后服務優贏得了廣大用戶的信賴和好評。歡迎新老客戶前來洽談合作，您的滿意就是我們的追求。
P4全彩LED顯示屏箱體尺寸做多大合適產品特點：
色彩豐富：P4全彩LED顯示屏由三基色（紅、綠、藍）顯示單元板組成，紅、綠、藍各256級灰度構成16，777，216種顏色，使LED屏幕實現顯示色彩豐富、高飽和度、高解析度、顯示頻率高的動態圖像；
分辨率高：P4LED顯示屏能夠完美的表現高清的畫質和細膩的顏色，在一定程度上可以和LCD媲美。
亮度高：P4LED采用超高亮度的LED，遠距離仍清晰可見；
選材優質：LEDP4顯示屏采用進口發光材料，高品質IC芯片，無噪聲大功率電源；整屏無風扇設計，無噪聲、低功耗，可在0℃~55℃溫度范圍使用。
效果好：P4全彩LED顯示屏采用非線性校正技術，圖像更清晰、層次感更強；
可靠性強：P4全彩LED顯示屏采用分布式掃描技術和模塊化設計技術，可靠性、穩定性更高；
畫質細膩：非線性校正技術，圖像效果細膩清晰; 動畫效果生動、多樣;視頻效果流暢、逼真 。
使用壽命長：P4室內全彩顯示屏選用高品質的發光元器件為顯示屏的核心材質并采用了自己專利的線路板設計，從根本上保證了產品的使用壽命。
平整度高：led模組跟模組平整度系數<0.5mm，功率因數高達88%以上；
同異步兼容：可以同時支持同步控制卡與異步控制卡；即使是在控制電腦出現故障的情況下，依然能夠正常的顯示播放
維修方便：LEDP4顯示屏采用模塊化設計，使得安裝和維護更加方便，可帶電維修；
無縫拼接：P4LED顯示屏套件設計把模塊之間的拼接誤差控制在正負0.1mm以內，易于安裝，可根據用戶的需求做成任意形狀，組裝拆卸，維修方便；
電壓可調節：由于LED顯示屏業的特殊性，它要求在一定的情況下通過調節供電電壓來改變LED燈的工作電流，從而改變LED的亮度，從而在節能方案設計上，4.2-5V供電，耗電量小，節能20%
無格式限制：對于格式方面，可由用戶任意編排顯示模式；可顯示文字、圖片、圖表、圖像、動畫、視頻信息；而且顯示的信息量不受限制；
操作方便：采用通用視頻播放軟件，使系統設置操作十分方便。
安裝鋼結構框架：P4LED為輕質鋼架，在相應的梁柱部分采用化學鉚栓鉚固鋼板作為承托結構，顯示屏鋼制框架與鉚固定鋼板連接

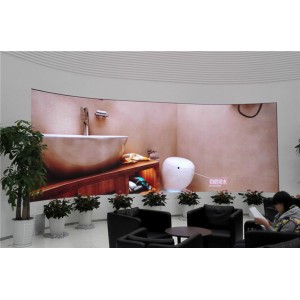

形狀多樣：可做成長方形,正方形,弧形,圓形和其他定制設計造型
LED電子顯示屏出現“鬼影”和“毛毛蟲”
LED電子顯示屏掃描鬼影的產生。掃描分為行掃和列掃，我們這里主要介紹行掃產生的鬼影。系統在不同的時間，分別驅動掃描行線。在驅動下一行時，上一行出現暗亮的現象我們稱之為“鬼影”。原因在于：上一行線關斷的時候，電路中殘留的電量無處釋放，只通過LED發光的形式釋放，形成鬼影。鬼影現象，在小點間距LED電子顯示屏中表現尤為突出。
LED電子顯示屏掃描鬼影的產生。掃描分為行掃和列掃，我們這里主要介紹行掃產生的鬼影。系統在不同的時間，分別驅動掃描行線。在驅動下一行時，上一行出現暗亮的現象我們稱之為“鬼影”。原因在于：上一行線關斷的時候，電路中殘留的電量無處釋放，只通過LED發光的形式釋放，形成鬼影。鬼影現象，在小點間距LED電子顯示屏中表現尤為突出。
既然我們知道鬼影的產生的原因，那么我們就有辦法的消去它。既然是電通過LED燈釋放，那么我們在行線上接一個對地的電阻對行線放電，這樣不就搞定了嗎？對，這樣能很好的去掉鬼影的問題，但隨之而來的另一個現象就出現了：毛毛蟲現象。先解釋下什么叫毛毛蟲現象，就是在掃描屏中如果其中一顆燈擊穿，在這顆燈所在列的其它燈始終處于高亮顯示狀態。這又是什么原因造成的呢？
怎么解決LED電子顯示屏鬼影和毛毛蟲？
似乎我們看到這兩種現象是矛盾關系，此消彼長。然而我們有沒有一種辦法然讓這兩種現象同時消除呢？答案是肯定的。
首先我們肯定是不能在行線上加電阻，我們得尋找一種元器件，能在行線關斷以后快速泄放掉行線殘余電量，重新恢復關斷狀態。
基于上述的考慮：我們使用了一款叫4051的IC器件，這種使用方法需要系統提供一個信號“OD”，也就是我們在調試界面中看到的消影（掃描板中都提供此信號）。消影時間給的越長，消影效果越好，因?yàn)槭褂眠@顆IC行線與地連接是處于電子開關狀態，所以毛毛蟲現象基本消失。這里需要注意的是，因?yàn)橄罢加昧讼到y(tǒng)時鐘，其會對整屏的數據有一定影響，而且也會給PCB繪圖增加難度！
現在有些IC廠商利用上述的想法，開發出一款集成在行驅動IC上的消影和去毛毛蟲的新IC，它利用自身產生的時鐘信號，來控制行線與地連接時間，達到去除消隱和毛毛蟲的效果。更重要的是，這種使用減少了整個LED驅動板IC的數量，并且能提高整個電子屏幕的數據量。但是，由于此類IC為集成電路IC驅動電流能力較弱，而之前的驅動行管為單純的MOSFET管驅動電流的能力較大，所以，此類IC能帶載的燈數較之前少。
列掃產生的鬼影，主要是由于由LED導通壓降的差異而在下行產生鬼影，去除這種現象的鬼影，有專門的LED全彩屏驅動芯片。
以上是深圳四維鑫光電為大家分享的P4全彩LED顯示屏箱體尺寸做多大合適，如果您對P4全彩LED顯示屏的價格也感興趣，您可以點擊"P4顯示屏價格"這篇文章了解更多相關知識。本公司供應室內P4全彩led顯示屏，品質保證，歡迎洽談！承接全國各地全彩led顯示屏工程，廠家技術員上門指導安裝。產品以其質量高、價格低、售后服務優贏得了廣大用戶的信賴和好評。歡迎新老客戶前來洽談合作，您的滿意就是我們的追求。
