參數糾錯采用三菱公司第五代高效IPM電源模塊；
采用摩托羅拉公司生產的高性能32位控制CPU；
控制核心采用四層電路板布置，抗干擾性更好；
將模糊PID控制算法運用于逆變控制，提高了系統輸出的動態響應，改善了電能輸出質量，THD≤4%；
采用日本進口鐵芯的高效變壓器，轉換效率可達92%；
逆變輸出采用軟同步技術，保證切換時間0~4ms；
中英文液晶顯示多級菜單，顯示內容有：實時參數、狀態量、定值參數、定值修改，本機按鍵操作簡單；
任意設置旁路優先或逆變優先；
智能風扇控制，實現無級調速、降低噪聲延長風扇壽命；
豐富強大的監控軟件，提供友好的安裝界面，通過主機實現“遙控、遙測、遙調”控制功能； 安全的權限管理，系統運行人員無誤操作可能；
|
型號 |
NW-1000 |
NW-2000 |
NW-3000 |
|||
|
額定容量（VA） |
1000 |
2000 |
3000 |
|||
|
額定輸出功率(W) |
800 |
1600 |
2400 |
|||
|
直流輸入 |
額定輸入電壓(V) |
12V24V48V |
24V48V96V220V |
24V48V96V220V |
||
|
額定輸入電流(A) |
A=VA÷V |
|||||
|
關斷電壓范圍DC(V) |
12V（10V-15V）24(20-29) 48(40-60) 96(80-128) 220(200-250) |
|||||
|
開機電壓范圍DC(V) |
12V（10V-15V）24(23-26) 48(45-55) 96(90-110) 220(210-230) |
|||||
|
反灌雜音電流 |
≤10% |
|||||
|
交流輸入 |
允許旁路電壓 |
220Vac±15% |
||||
|
旁路轉換時間 |
≤5ms |
|||||
|
交流輸出 |
額定輸出電壓及頻率 |
220Vac,50Hz或110Vac,60Hz |
||||
|
輸出波形 |
正弦波 |
|||||
|
額定輸出電流 |
3.6A |
7.2A |
10.9A |
|||
|
輸出電壓精度 |
220V±1.5%/110V±1.5% |
|||||
|
波形失真率(THD) |
≤3% (線性負載) |
|||||
|
動態響應時間 |
5% (負載0←→100%) |
|||||
|
功率因素(PS) |
0.7/0.8 |
|||||
|
過載能力 |
120%,30秒 |
|||||
|
逆變效率 |
≥85% |
|||||
|
冷卻方式 |
絕緣強度 |
1500Vac,1分鐘 |
||||
|
噪音（1M) |
≤40dB |
|||||
|
使用環境溫度 |
-5℃～40℃ |
|||||
|
濕度 |
0～90%,不結露 |
|||||
|
使用海拔 |
≤5000m |
|||||
|
冷卻方式 |
強制風冷 |
|||||
|
機械尺寸 |
19英寸機架式 |
482×452×132(mm)(3U) |
||||
|
毛重 |
13KG |
14KG |
15KG |
|||
|
顏色 |
乳白色 |
|||||
|
保護功能 |
輸入欠壓，過壓，輸出過載，短路保護，高低壓保護 |
|||||
|

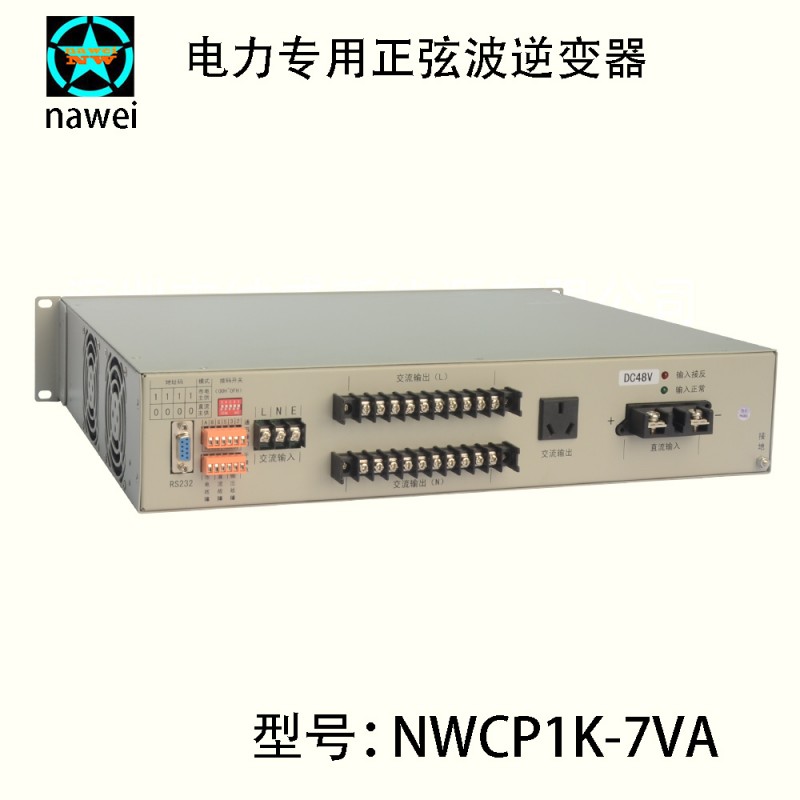

輸出接口 |
接線柱/萬用插座/排插接口 |
|||||
|
我們還可以根據客戶技術參數要求訂做非標逆變電源 |
||||||
