監測系統的安裝

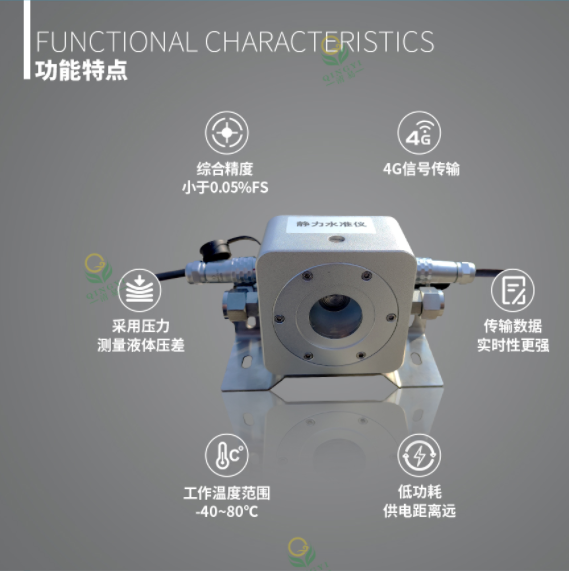

CG-78靜力水準儀沉降監測傳感器概括

初次安裝監測系統時，需結合現場施工情況遵循先后主次的順序操作，合理的規劃安裝順序可避免安裝過程的失誤造成的返工；

正常順序為：

1.確定測量基準點的位置和監測點的位置并作出標記；

2.對基準點進行加固處理，野外條件下需澆筑堅實的基臺；

3.在安裝點進行固定螺釘?shù)念A(yù)設打孔、安裝；

4.分別在各安裝點安裝靜力水準儀傳感器和儲液箱；

5.連接液管和氣管，并將氣管前后端做合理防護；

6.連接信號輸出線；

7.對監測系統的液管進行注液；

8.調試驗證；

測量基準點

根據設計要求選擇基準點，基準點是為監測點做數據支撐依據的基準數據平臺，所以，基準點應為強度堅實可靠的永固體，且不存在沉降的場地。

安裝座或安裝架的固定

安裝座為一種特別定制帶防護性能的盒狀保護箱，安裝支架為“L”形鋼板件，在不同的需求場合采用不同的安裝件來固定傳感器。在極寒或極熱的地區或特別要求的場地，可以考慮采用帶內襯隔溫的保護箱；溫差不大的地區，可采用“L”型的安裝支架來固定傳感器即可，應用在野外的可以匹配一般防護型的護罩。

保護箱或安裝支架與產品的固定是通過四只 M4*8 的內六角螺釘進行固定。

產品在測點的安裝是通過膨脹螺釘或其它適應工況需求的安裝方式來固定。

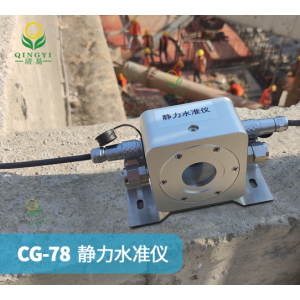

CG-78靜力水準儀沉降監測傳感器

監測點安裝--側裝式

為適應靜力水準儀監測點的安裝測量需求，本產品可適應不同工況下的監測點安裝形式；例如在大壩的廊道墻壁、各種隧道墻壁、橋梁、箱梁和橋墩等的測點處以側裝的形式比較合適；

安裝前需先確定標高,根據水準儀的量程和現場工況，傳感器高度低于儲液罐的高度需控制在測量量程范圍內。安裝時，各監測點的位置必然有高低偏差，需注意偏差不能大于測量量程的 1/2。

各監測點靜力水準儀通過用膨脹螺栓固定在墻壁上，靜力水準儀墻壁安裝時，應考慮觀測電纜的走線方向和保護方法，如果測點與測點之間相距較遠時(＞2 米),氣管和液管需用線槽或者 PVC 管作為導向支撐并固定在墻壁上。

一個斷面的距離超過150米的時候，應考慮儲液箱容量的大小，以便箱內液體可以正常維持測量所需；特別場合下，水準儀的需要增加保護罩，熾熱地區需在罩內填充隔熱泡沫。

側裝示意圖

監測點安裝--平裝式

平裝式測點適用大壩的高鐵地基、廊道地基、野外澆筑地基、各種隧道地基等，對于野外澆筑的地基，需建造相對堅實的測量基臺,測量基臺的尺寸≥400mm×400mm,高度根據各測點的設計標高而定。

測量基臺的建造有多種應用，簡單介紹常用兩種：一、混凝土直接澆筑成型，然后在需安裝靜力水準儀的位置打孔，安裝膨脹螺釘，再將靜力水準儀直接固定即可；二、混凝土澆筑時將特定金屬底座一并澆筑在一起，底座的固定螺釘按設定留出，如此，可以安裝可拆卸式金屬基臺，將靜力水準儀安裝在金屬基臺上即可。

其余安裝方式可參照側裝式的安裝規范

若靜力水準儀被埋入地下或埋入深度較深，同時，儲液箱也被埋入地下的。需在儲液箱 上安裝一根通氣管引出地面，該條測量線的末后一個水準儀的氣管和液管也要引出地面。

平裝式的類型可以依據產品形態分為螺釘固定式和保護箱整體粘接式。

貯液容器的安裝

當整個系統各測點的靜力水準儀安裝地板或安裝架固定好后，將靜力水準儀貯液筒底板安裝在安裝地板或安裝架的 3 個調節螺栓上。貯液容器安裝完成后應核定和調整各測點高程，使其底板標高基本相同。

建議傳感器安裝水平線控制在400mm落差范圍內，儲夜箱安裝的位置，選擇傳感器安裝位置高的一只為參考點，往上平移 300mm左右的水平位置。

氣管頭尾需要通大氣，做好防護措施，如果太陽直射氣管，建議氣管做遮陽處理。如總氣管長度太長，可以中間斷開，接觸大氣。

現場條件允許的情況下建議用兩個儲液箱，頭尾各自一個。

儲液箱不要封閉起來，定期檢測儲液箱液位高度，如液位過低及時補充液位。

連接通液管

產品液管連接的形式為并聯式，靜力水準儀本體上會設有一條連通支管，支管上有閥門和用以連接水管的接頭，管路連接時將主管道連接在各接頭上即可，這種連接的優點為：連接簡單、方便、快捷、維護方便等特點，同時具有防過載的功能。

因水準儀兩測點間距較長，為保持液管內液體平衡，需增加保護液管的線槽或PVC管，極熱極寒地區需將管路做隔熱/保溫處理，同時也可以將氣管和信號輸出線纜一并保護在內。

靜力水準系統各測點連通后，應將通液管管口與管接頭相聯處用工具鎖緊，防止松動和漏液。

連接通氣管

靜力水準儀上設計的通氣管的作用是使各測點靜力水準儀貯液容器內的液面壓力保持一致，使整個系統各測點通氣管相互連通并僅在一點(兩端選其一)與大氣相通。

靜力水準系統中兩端測點，任一測點的通氣管與干燥管連接，干燥管通大氣，另一端用直角彎通接頭封堵氣管即可使用。

根據各測點間的距離，截取通氣管的長度，然后將通氣管管口與管接頭相接把各測點串聯在一起，通過干燥管與大氣連通，后做好通氣管的固定工作。
